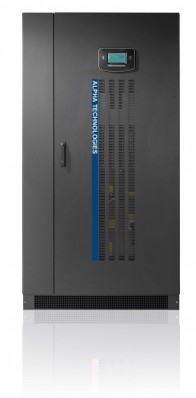

Tri-Power X33 HIP 3-Phasen USV von 100-800 kVA (alle Einsatzbereiche)

Dank IGBT- und Online Doppelwandler Technologie mit DSP garantiert die TRI-Power X33 HIP maximalen Schutz und Qualität der Stromversorgung für alle Arten von IT- und Industrielasten. Alle Einschaltprobleme werden bei Anlagen gelöst, bei denen das Versorgungsnetz in seiner Leistung begrenzt ist, wo ein Generator zur Stromversorgung eingesetzt wird oder andere durch Oberwellen erzeugte Last-Kompatibilitätsprobleme bestehen. Aufgrund seiner flexiblen Konfigurationseigenschaften, seines standardmäßig integrierten als auch optional erhältlichen Zubehörs ist die TRI-Power X33 HIP prädestiniert kapazitive Lasten zu versorgen. Verteilte oder zentralisierte Parallelschaltung von bis zu 8 Einheiten je redundanter Parallelschaltung (N+1) sind möglich

  • Modelle von 100 bis 800 kVA
  • Hoher Wirkungsgrad
  • Hohe Überlastfähigkeit
  • Kompakte Abmessungen: nur 0,85qm Stellfläche für 250kVA System
  • Geringes Gewicht
  • Doppelte Lastenabsicherung, sowohl elektronisch als auch galvanisch
  • Power Walk-In Funktion
  • LCD Display
  • IGBT am Eingang, Trafo am Ausgang
  • versorgt auch kapazitive und induktive Lasten



Tri Power X33 HIP
Online USV-Anlage                              10-800kVA
VFI-SS-111 Klasse 1                   Sinus 3 ph./3ph.
3-Phasen USV 100 bis 800 kVA
VFI-SS-111 class 1, Online, IGBT Gleichrichter,
  • Leistung: 100kVA/90kW - 800kVA/720kW
  • Eingang: 230/400 VAC, 50Hz (60Hz), N, PE
  • Ausgang: 230/400 VAC +/- 1%, 50Hz (60Hz), N, PE
  • Ausgangstrafo, TDHi <3%
  • Technische Ausführung: gemäss techn. Datenblatt TRI-POWER X33 HIP
  • Im Basisgehäuse können keine Batterien eingebaut werden. Es sind ext. Batterieschränke, Stellflächen vorzusehen.
ext. Batteriesystem bestehend aus:
  • Batterieschrank, Gestell
  • Batterie-Anschalt-Einheit zwischen USV und Batteriesystem
  • Batterien/Zellenverbinder und Anschlußkabel
  • Vorortinstallation der Batterien inkl. Verkabelung
  • Beispiel: Batterieschrank

Das Batteriesystem kann nach Wunsch kopnfiguriert werden.
Wir brauchen die Angabe der durchschnittlichen Last und die gewünschte Überbrückungszeit.
ArtikelnummerkVAmin.BeschreibungBreiteTiefeHöheGew.VK zzgl. MwSt.DBLMAN
USV System 100kVA,ohne Batterien

mm
mmmmkgEURO
TRI-HIP100X33
1000USV System ohne Batterien
800850190073020.737.-


USV System 120kVA,ohne Batterien









TRI-HIP120X33
1200USV System ohne Batterien
800850190078523.742.-


USV System 160kVA,ohne Batterien









TRI-HIP160X33
1600USV System ohne Batterien
1000850190086526.748.-


USV System 200kVA,ohne Batterien









TRI-HIP200X33
2000USV System ohne Batterien
1000850190099030.656.-


USV System 250kVA,ohne Batterien









TRI-HIP250X33
2500USV System ohne Batterien
10008501900109043.121.-


USV System 300kVA,ohne Batterien









TRI-HIP300X33
3000USV System ohne Batterien
150010001900155050.962.-


USV System 400kVA,ohne Batterien









TRI-HIP400X33
4000USV System ohne Batterien
150010001900175065.335.-


USV System 500kVA,ohne Batterien









TRI-HIP500X33
5000USV System ohne Batterien
210010001900210095.390.-


USV System 600kVA,ohne Batterien









TRI-HIP600X33
6000USV System ohne Batterien
2100100019002700124.137


USV System 800kVA,ohne Batterien









TRI-HIP800X33
8000USV System ohne Batterien
2100100019002800223.969



Tri Power X33 HIP
Zubehör





USV Zubehör










ArtikelnummerkVABeschreibungBreiteTiefeHöheVK zzgl. MwSt.DBLMAN
Batterieabsicherung, BAE

mm
mmmmEURO
35 A - 125A Typ gG NH0010-401Strang Batterien
150140300523.-


125 A - 250A Typ gG NH160-801Strang Batterien
300140300917.-


400 A - 630A Typ gG NH2
100-1201Strang Batterien
3001703001530.-


35 A - 125A Typ gG NH3
160-200
1Strang Batterien
1501403001691.-


35 A - 125A Typ gG NH00
10-402Stränge Batterien
300140
300
852.-


125 A - 250A Typ gG NH1
ab 200kVA - bitte auf Anfrage
60-802Stränge Batterien
300140
300
1830.-


Parallel-Kit
nur ab Werk


806,-


Externe Handbypässe









HU 63A / 1-4 DS
10-30externer manueller Bypass
400250500972.-


HU 125A/1-4 DS
40-80externer manueller Bypass
4002505001308.-


HU 160A/1-4 DS
100externer manueller Bypass
6003507602961.-


HU 400
250externer manueller Bypass6003507606813.-


HU 800
500externer manueller Bypass
60040019007707.-






















Software EDV









SNMP CS121 RII

SNMP-Adapter incl. MIB & 1x RCCMD Lizenz
intern324.-


RCCMD

Remote control & Command Lizenz

31.-


SM_T_COM

Temperatursensor (zur Messung Raumtemperatur)

114.-


SM_T_H_COM

Kombi-Sensor Temperatur/Luftfeuchtigkeit

182.-


Die Gerätegewährleistung beträgt 24 Monate
Alle Preise gelten in € (Euro), zzgl. ges. MwSt., ab Lager Schwabach. (Irrtümer und Änderungen vorbehalten)
