USV-Lösung für extremste Umgebungsbedingungen. Indoor und Outdoor.

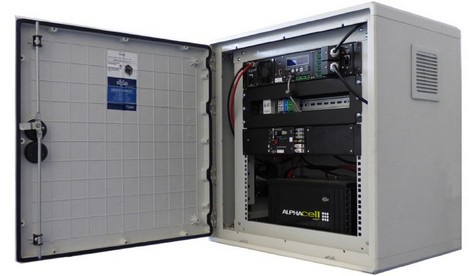

ATROX-Gehäuse-Version mit FXM-Line-Interactive USV (Batteriesystem wird individuell berechnet und angeboten)

Alpha ATROX ist eine universell einsetzbare USV-Lösung in den Leistungsklassen (350), 650, 1100 und 2000W/VA. ATROX ist speziell konzipiert für den OUTDOOR Bereich in extremen Installationsumgebungen mit hohen Temperaturschwankungen von minus -40°C bis plus +70°C.
Überbrückungszeiten von wenigen Minuten bis mehrere Stunden sind möglich. Die Angabe des Termperaturbereichs gilt nur für das USV-Gerät. Batterien müssen entsprechend der Temperaturvorgabe der Batterien behandelt werden (Bodentank, Klimaanlage, Standort z.B.)
Die klassischen Einsatzgebiete sind: Ampelanlagen, Verkehrsleit- und Sicherheitssysteme, Überwachungs- und Beleuchtungsysteme (Start-/Landebahnen, Flugfeldbefeuerung) sowie Bereiche im Computerumfeld, Telekommunikation, Industrie in denen eine kompromisslose unterbrechungsfreie Stromversorgung in extremen Installationsumgebungen notwendig und/oder vorgeschrieben ist.

Preisliste FXM ATROX s. unten
  • Speziell konzipiert für den OUTDOOR Bereich in extremen Installationsumgebungen mit hohen Temperaturschwankungen von minus -40°C bis plus +75°C. (Es sind jedoch die Batterieeinschränkungen im Temperaturbereich zu berücksichtigen).
  • Leistung 350W, 650W, 1100W und 2000W
  • Gehäuseschutzklasse IP44
  • Höchster Stoßfestigkeitsgrad (IK10)
  • Bis zu 7 Stunden Autonomiezeit in einem einzigen Gehäuse (z.B. ATROX 350)
  • Extrem flexibel. Standard- und kundenspezifische Konfigurationen
  • Batterieladung temperaturkompensiert und programmierbar zur Maximierung der Batterie-Lebensdauer
  • Eingangsspannungs-Bereich (230VAC) von 150 bis 328VAC (ATROX 350: 151 bis 282VAC) ohne auf Batteriebetrieb umzuschalten
  • RS232 Kommunikations-Schnittstelle, optional SNMP Adapter zur Fernüberwachung (ATROX 350: SNMP Schnittstellenkarte standard). Potentialfreie Kontakte (inkl. Signalverzögerungsmöglichkeiten).
  • Programmierbarer Ladestrom 3, 6, 10 und 11 bis 15A (je nach Modell) dadurch werden z.B. 200Ah Batterien optimal geladen
  • Mast- und Wandmontage Kit inklusive. Optional Bodenmontage Kit
  • Komplettkonfigurationen mit div. Ausbaustufen lieferbar
  • Die USV-Module (FXM) sind auch ohne Outdoor-Gehäuse und ohne Batterien lieferbar.
  • Das Grundgehäuse ist auch ohne Inhalt verfügbar und dient dann als Erweiterung (z.B. für eine Kapazitätserweiterung der Batterien).
  • Projektprodukt, Dokumentation in engl.



Modell: ATROX  (ATROX-Gehäuse, FXM USV+ Zubehör ohne Batterien
USV-Beschreibung siehe FXM  bzw. die nue FXM  HP Version

USV-Komplettsystem für Innen- und Außenbereich

  • Gehäuse aus SMC Material, IP44 oder IP55, IK 10, RAL 7040, Keylock
  • inkl. Mast-/Wand-montage Kit (Bodenmontage optional)
  • inkl. Installation Kits (BCK)
  • flexibel je nach Anforderung mit Batterienn bestückbar
  • elektrische Details entsprechend den FXM-Datenblättern
  • Produktdokumentation ausschließlich in englisch

FXM-USV-Module alte Version:
FXM SNMP 350; 650; 1100; 2000 VA/W (Verfügbarkeit auf Anfrage in geringen Stückzahlen)

FXM-USV-Module neue Version:
FXM HP SNMP  650; 1100; 2000 VA/W (aktuell, Projektprodukt  mit Lieferzeiten)


Es handelt sich um ein Projektprodukt, das kundenseitig modifiziert werden kann. Da der Einsatz in der Regel individuell ist, müssen/können Modifikation innerhalb des Projekts durchgeführt werden.

  • Typ und Ort der Stromzufuhr in das Gehäuse
  • Einbau eigener Komponenten, wie Batterien, Elektronik- bzw. Kommunikationskomponenten
  • Einbau/Anbau von Antennen, Messdisplays, Bedienelemente, Klimakomponenten, Heizmatten
  • Anbau von Rollen, Tragegriffen oder weitere Grundgehäusen

ArtikelnummerVAWattBreiteTiefeHöheVK zzgl. MwSt.DBLMAN
ATROX - 44-Serie:Gehäuseversioninkl. FXM 350 USV-Modul + Zubehörmm
mmmmEURO
ATROX 44-350 SNMP
IP44350685501689auf Anfrage


ArtikelnummerVAWattBreiteTiefeHöheVK zzgl. MwSt.DBL

ATROX - 55-Serie:Gehäuseversioninkl. FXM USV-Modul + Zubehörmm
mmmmEURO
ATROX 55-350 SNMP
IP553506855016892355.-


Alpha FXM USV-Modul (Dokumentation in engl.)






Outdoor USV Modul, ohne Batterien ohne ATROX-Gehäuse
  • 230 VA Sinus-Ausgangsspannung
  • AVR Spannungsregelung ohne Batterienutzung
  • sechs unabhänig programmierbare controll / report Relais
  • SNMP
  • Bedien- und Anzeigepanel
  • Montage Stand oder 19 Zoll Rack
  • AVR Spannungsregelung ohne Batterienutzung
  • großer Temperaturbereich -40 - +74 °C (gilt nur für die USV)

ArtikelnummerVAWattBatteriespannung
BreiteTiefeHöheGew.VK zzgl. MwSt.DBLMAN
Apha FXM - SerieUSV-Modul
mm
mmmmkgEURO
FXM 350 SNMP
35035024 VDC3942221339966.-


Projektprodukt auf Anfrage Verfügbarkeit ?










Die Gerätegewährleistung beträgt 24 Monate
Alle Preise gelten in € (Euro), zzgl. ges. MwSt., ab Lager Schwabach. (Irrtümer und Änderungen vorbehalten)









ATROX-Gehäuse mit FXM - HP- Series


ArtikelnummerVAWattBreiteTiefeHöheVK zzgl. MwSt.DBL

ATROX - IP44-HP -Serie
inklusiv Cordex Controller
USV-Modul FXM-HPATROX-Gehäuse + Zubehörmm
mmmmEURO
ATROX 44-650 HP
6506506855016892541.-


ATROX 44-1100 HP
110011006855016892619.-


ATROX 44-2000 HP
200020006855016892756.-


ArtikelnummerVAWattBreiteTiefeHöheVK zzgl. MwSt.DBLMAN
ATROX - IP55-HP-Serie
inklusiv Cordex Controller
mm
mmmmEURO
ATROX 55-650 HP
6506506855016892819.-


ATROX 55-1100 HP
110011006855016892898.-


ATROX 55-2000 HP
200020006855016893034.-



Universell einsetzbare USV-Lösung in den Leistungsklassen 650, 1100 und 2000W/VA. Speziell konzipiert für den OUTDOOR Bereich in extremen Installationsumgebungen mit hohen Temperaturschwankungen von minus 40°C bis plus 75°C. Überbrückungszeiten von wenigen Minuten bis mehrere Stunden möglich. Klassische Einsatzgebiete: Ampelanlagen, Verkehrsleitsysteme und Sicherheitssysteme, Überwachungs- und Beleuchtungsysteme (Start-/Landebahnen, Flugfeldbefeuerung) sowie Bereiche im Computerumfeld, Telekommunikation, Industriebereiche, wo eine kompromisslose unterbrechungsfreie Stromversorgung in extremen Installationsumgebungen notwendig und/oder vorgeschrieben ist.
  • Hoher Wirkungsgrad, Powerfaktor (1,0  VA=W), geringe Verlustleistung im Betrieb (2-5 W, dadurch geringe Wärmeentwicklung)
  • Große Bandbreite der Spannungsanpassung (AVR) one auf Batteriebetrieb umzuschalten
  • 6 unabhängig programmierbare Relaus-Statusanzeigen/Kontakte,  auch verzögerbar
  • RS232 Kommunikationsschnittstelle, optional SNMP Adapter für Remote Monitoring
  • 10A Batterieladegerät, temperatur-kompensiert, programmierbar. bis 200Ah-Batterien problemlos ladbar
  • Hoher Betriebs-Umgebungstemperaturbereich -40 bis +75°C
  • Breites Zubehörportfolio (Batterien, Heizmatten, Transfer Switches, Outdoor-Cabinets)
  • Wand-, Mast-, Bodenmontage möglich (ATROX-Gehäuseversion), 19" oder Auftisch horizontal/vertikal,
  • Passt in einen 30 cm tiefen Verteilerschrank dank geringer Einbautiefe
  • Als Einzellösung oder maßgeschneiderte Komplettlösung (ATROX z.B.)

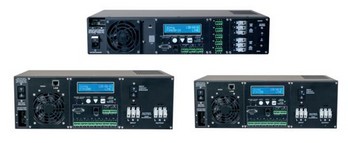

FXM HP  Outdoor USV mit 650, 1100, 2000 W/VA Ausgangsleistung
Alpha FXM HP (Dokumentation in engl.)






Outdoor USV Modul, ohne Batterien
  • 230 VA Sinus-Ausgangsspannung
  • AVR Spannungsregelung ohne Batterienutzung
  • sechs unabhänig programmierbare controll / report Relais
  • SNMP
  • Bedien- und Anzeigepanel
  • Montage Stand oder 19 Zoll Rack
  • AVR Spannungsregelung ohne Batterienutzung
  • großer Temperaturbereich -40 - +74 °C (gilt nur für die USV)

ArtikelnummerVAWattBatteriespannung
BreiteTiefeHöheGew.VK zzgl. MwSt.DBLMAN
Apha FXM - HP - Serie
mm
mmmmkgEURO
FXM HP650-24 SNMP
65065024 VDC43222989111428.-


FXM HP1100-48 SNMP
1100110048 VDC394222133161509.-


FXM HP2000-48 SNMP
2000200048 VDC394222133
181647.-


Tabelle Überbrückungszeit min/Last
für alle Systeme











Zubehör FXM Serie (Auszug)







VK zzgl. MwSt.




Part#




EURO


Batterie-Verbindungs-Kit (24VDC)

BCK TYPE1für 2 x 12 V Batterien



78.-


Batterie-Verbindungs-Kit (48VDC)

BCK TYPE1
für 4 x 12 V Batterien




94.-


19 Zoll Einbau-Kit  FXM650 HP

FXM 650RMK




16.-



19 Zoll Einbau-Kit FXM1100/2000 HP

FXM 1100/2000RMK




16.-



Heater-Mat M-Type 8 x 13 55W

Micro _Batt HTR_MAT_M




303.-



Universal Automatic Transfer Switch (UATS) mit 19" Shelf

FXM UATS 19"




508.-










MICRO SECURE 100 SNMP






Modell : Micro Secure SNMP
Outdoor UPS 230V i/o, incl. SNMP and internal 4 x 12V/9Ah Batteries.
100W max. load. 2,5 hrs runtime @ 100W load







Micro Secure 100 SNMP
10010024 VDC29215238120,5
1548.-



Pole Mount Kit Micro Secure


227.-



Die Gerätegewährleistung beträgt 24 Monate
Alle Preise gelten in € (Euro), zzgl. ges. MwSt., ab Lager Schwabach. (Irrtümer und Änderungen vorbehalten)
